Как отображать время в бизнес-процессе

Инструкция: Как отображать время в бизнес-процессе с помощью ДРАКОН-схем

При моделировании бизнес-процесса важно правильно обозначать время. ДРАКОН-схемы позволяют показать паузы, время выполнения действий и время выполнения группы действий. Эта инструкция объяснит, как правильно отображать эти аспекты.

1. Определите, что именно нужно показать, паузу или длительность работы

1.1. Нужно показать паузу между действиями?

Если между действиями требуется задержка, используйте икону "Пауза".

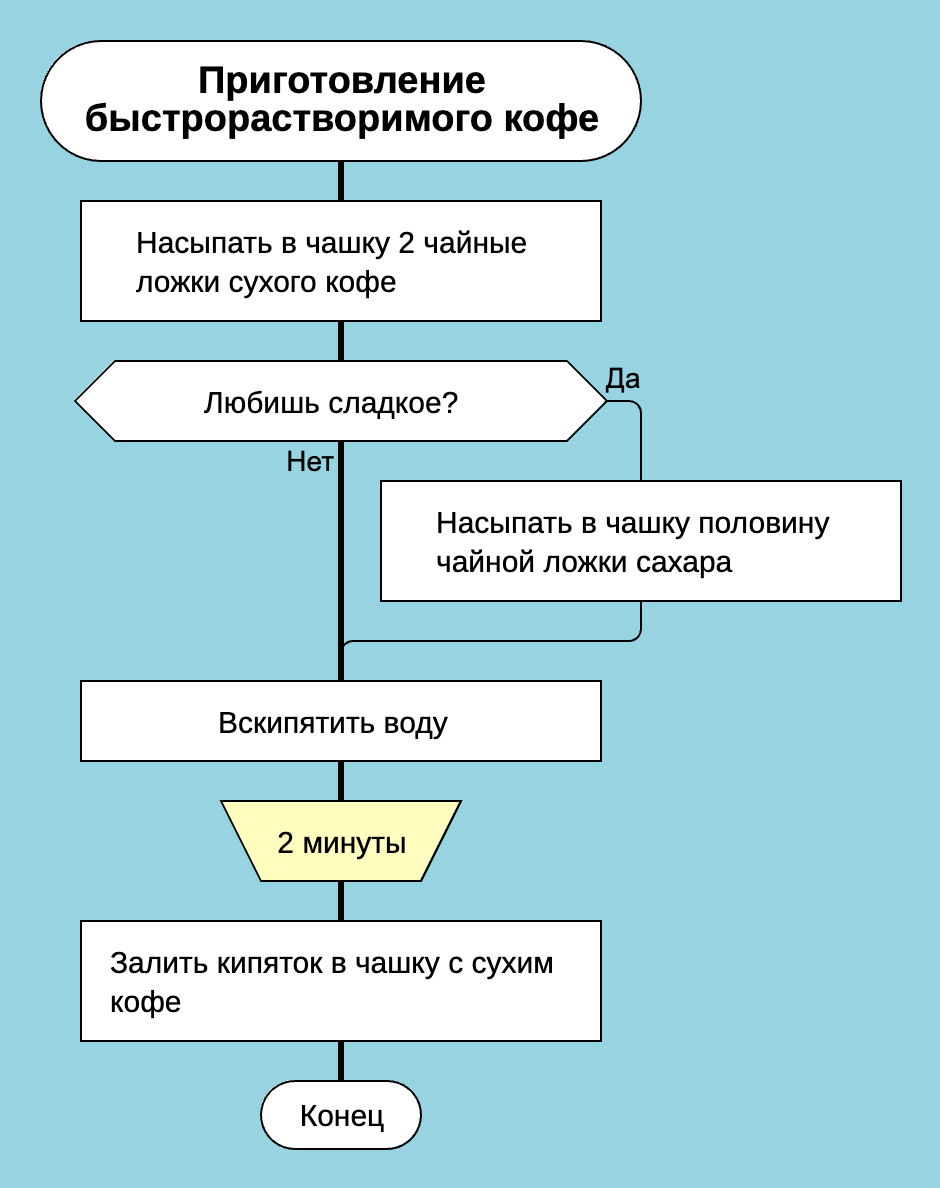

Пример: в процессе приготовления кофе после кипячения воды необходимо подождать 2 минуты, прежде чем заливать кофе.

В этом случае между действиями "Вскипятить воду" и "Залить кипяток в чашку с сухим кофе" вставляется икона "Пауза" с текстом "2 минуты".

1.2. Нужно показать время выполнения действия?

Если требуется указать, сколько времени занимает одно действие, используйте икону "Время".

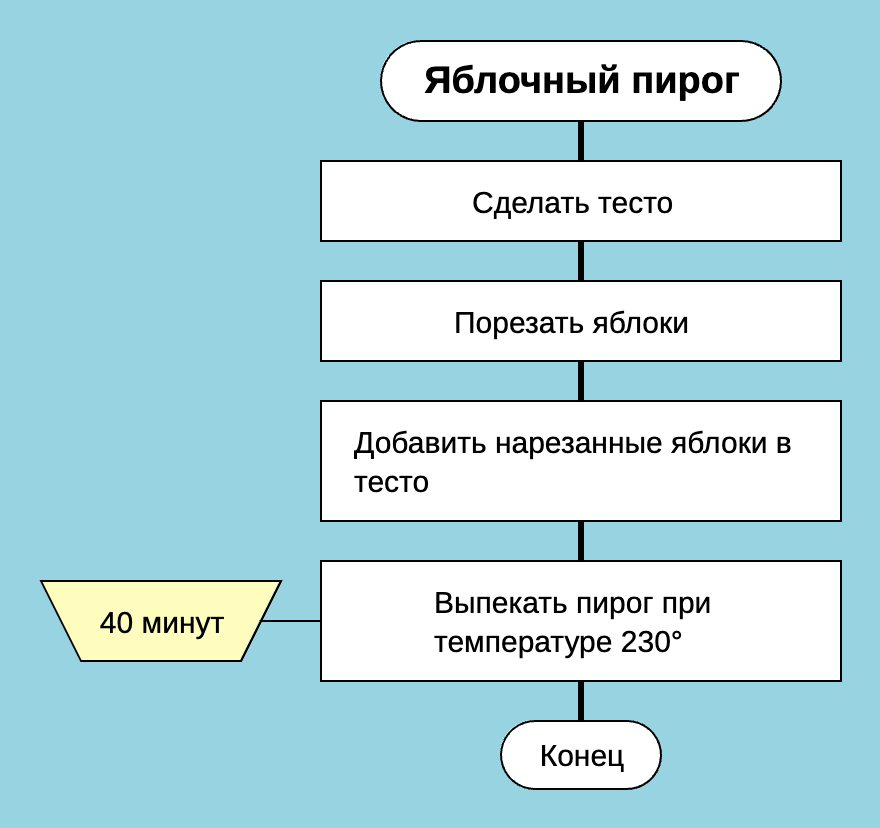

Пример: действие "Выпекание пирога" занимает 40 минут.

Добавьте икону "Время" рядом с действием "Выпекать пирог" и укажите "40 минут" в тексте иконы.

1.3. Нужно показать время выполнения нескольких действий?

Если необходимо указать, сколько времени занимает группа действий, используйте икону "Время группы".

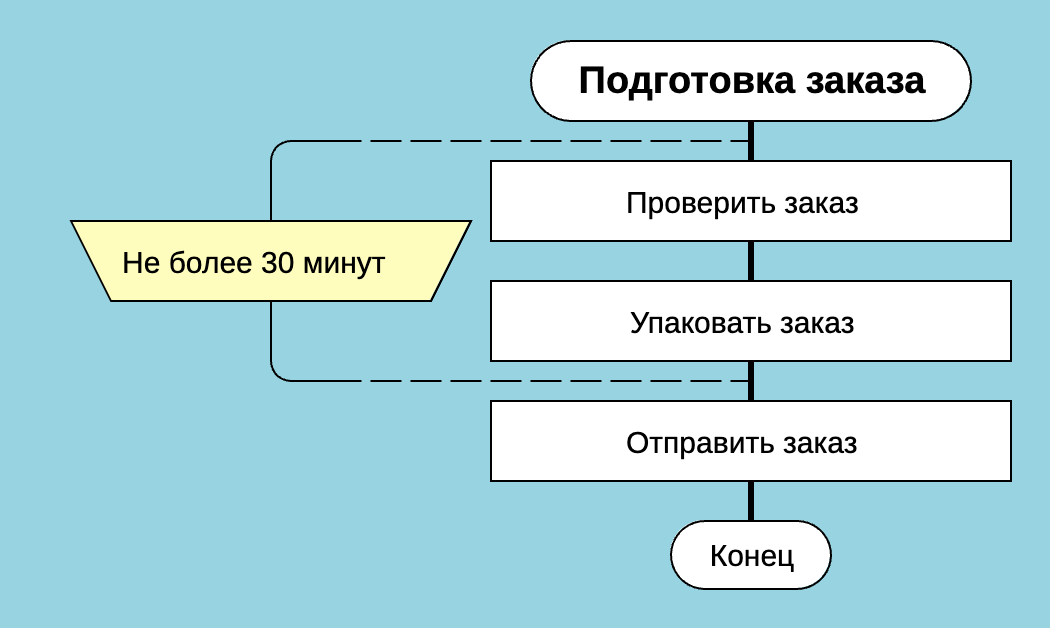

Пример: в процессе "Подготовка заказа" упаковка и проверка должны занимать не более 30 минут.

В этом случае слева от группы действий вставьте икону "Время группы" с текстом "Не более 30 минут".

Вывод

1. Если нужна пауза между действиями → используйте "Пауза".
2. Если нужно указать время выполнения одного действия → используйте "Время".
3. Если нужно указать время выполнения нескольких действий → используйте "Время группы".

Данные правила бизнес-ДРАКОН позаимствовал у своего медицинского коллеги. В медицинских процедурах четкое выполнения требований к времени выполнения действий критически важно.

Следуя этим правилам, вы сможете корректно отображать время в бизнес-процессах с помощью ДРАКОН!
