Диаграммы произвольной формы для технических заданий
ДраконПро предназначен для быстрого создания упорядоченных диаграмм — дракон-схем и карт мыслей ГРАФ.
Тем не менее, в ДраконПро есть редактор для диаграмм произвольной формы. На диаграммах произвольной формы можно изображать любые графические схемы, применяемые для технических заданий, например:
- модель данных;
- диаграммы компонентов;
- диаграммы классов;
- сетевые диаграммы;
- эскизы пользовательского интерфейса;
- сиквенс-диаграммы.
Но если нужно смоделировать алгоритм или процесс, лучше создать дракон-схему.

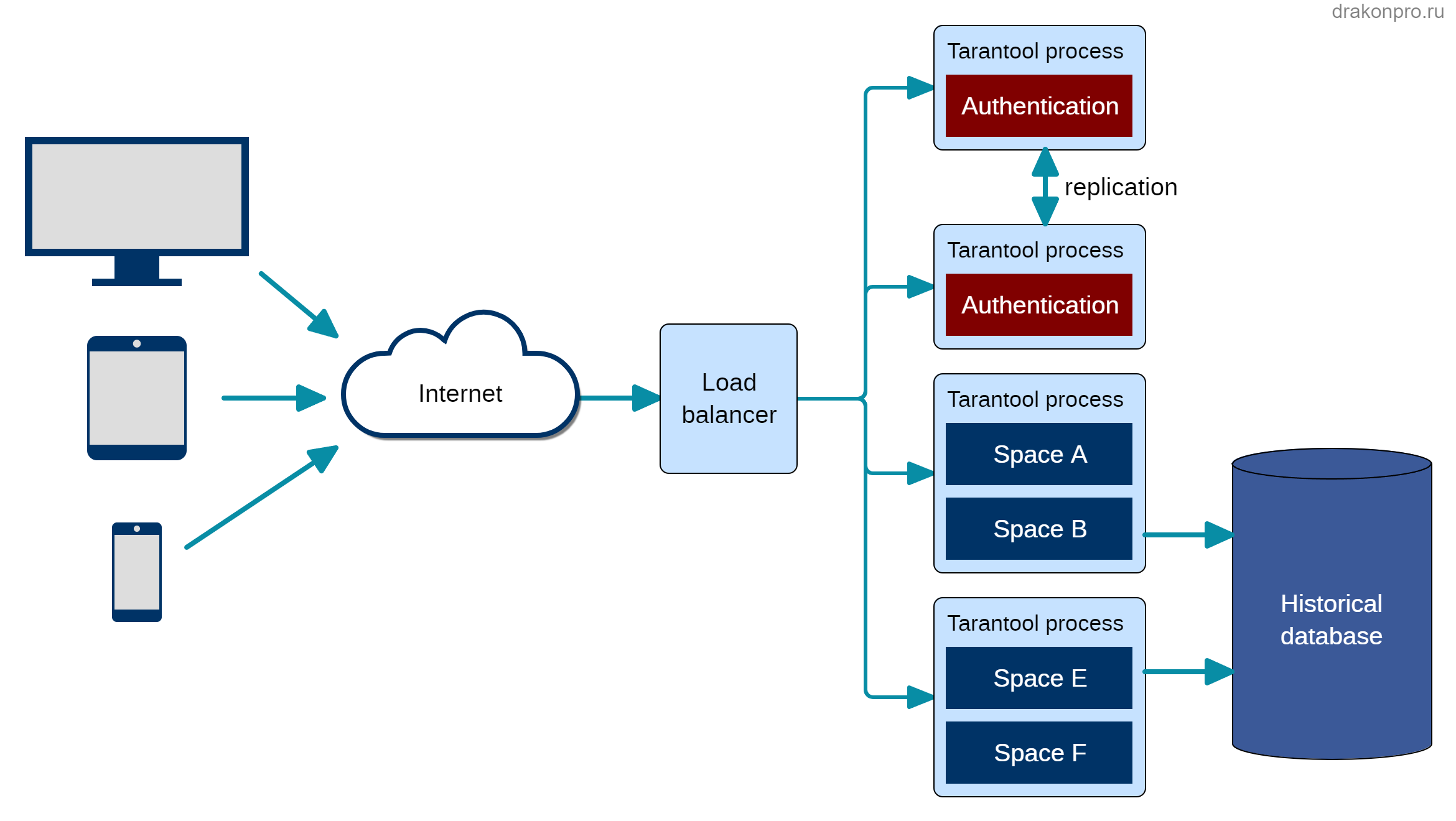

Архитектура проекта DEW
![](/ru/assets/images/dew-architecture.png)

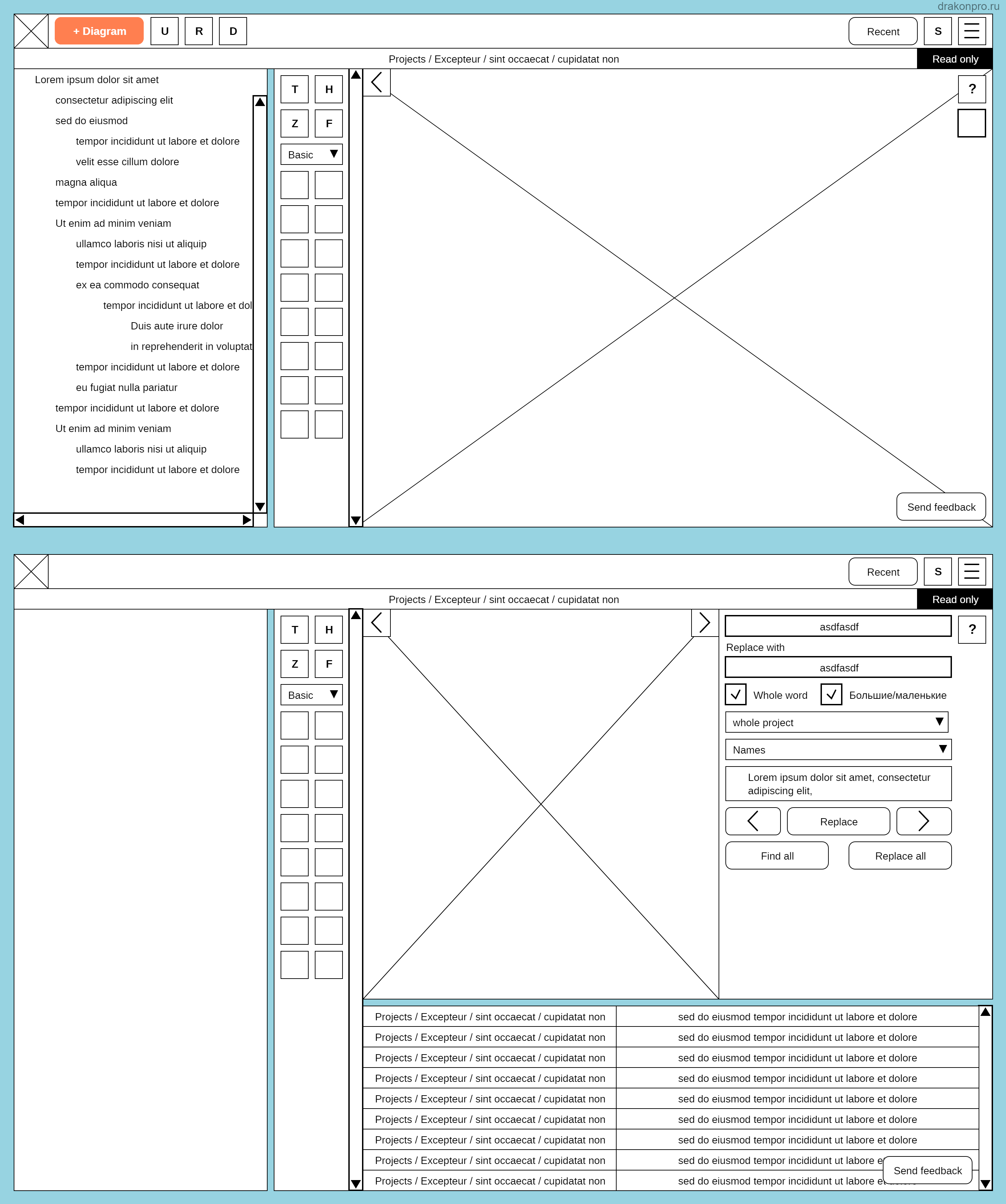

Главный экран — эскиз интерфейса пользователя
![](/ru/assets/images/glavny-ekran.png)

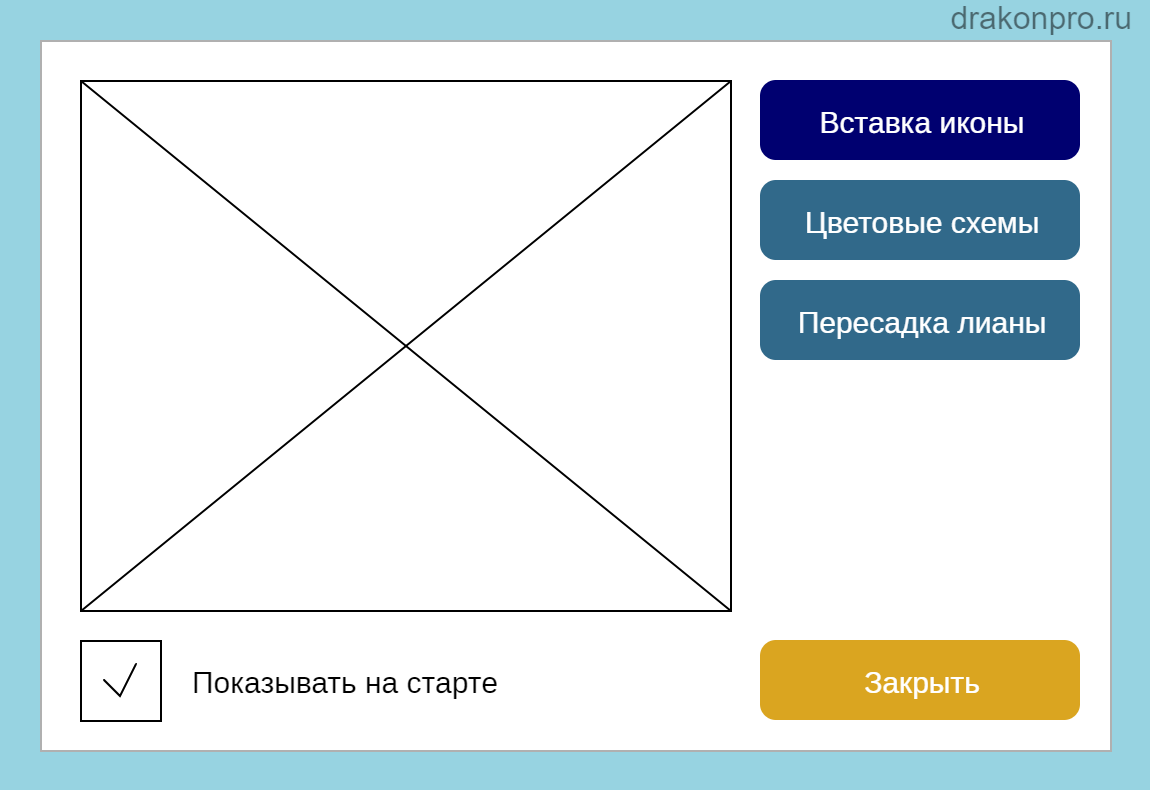

Окно примеров — эскиз интерфейса пользователя
![](/ru/assets/images/okno-demo.png)

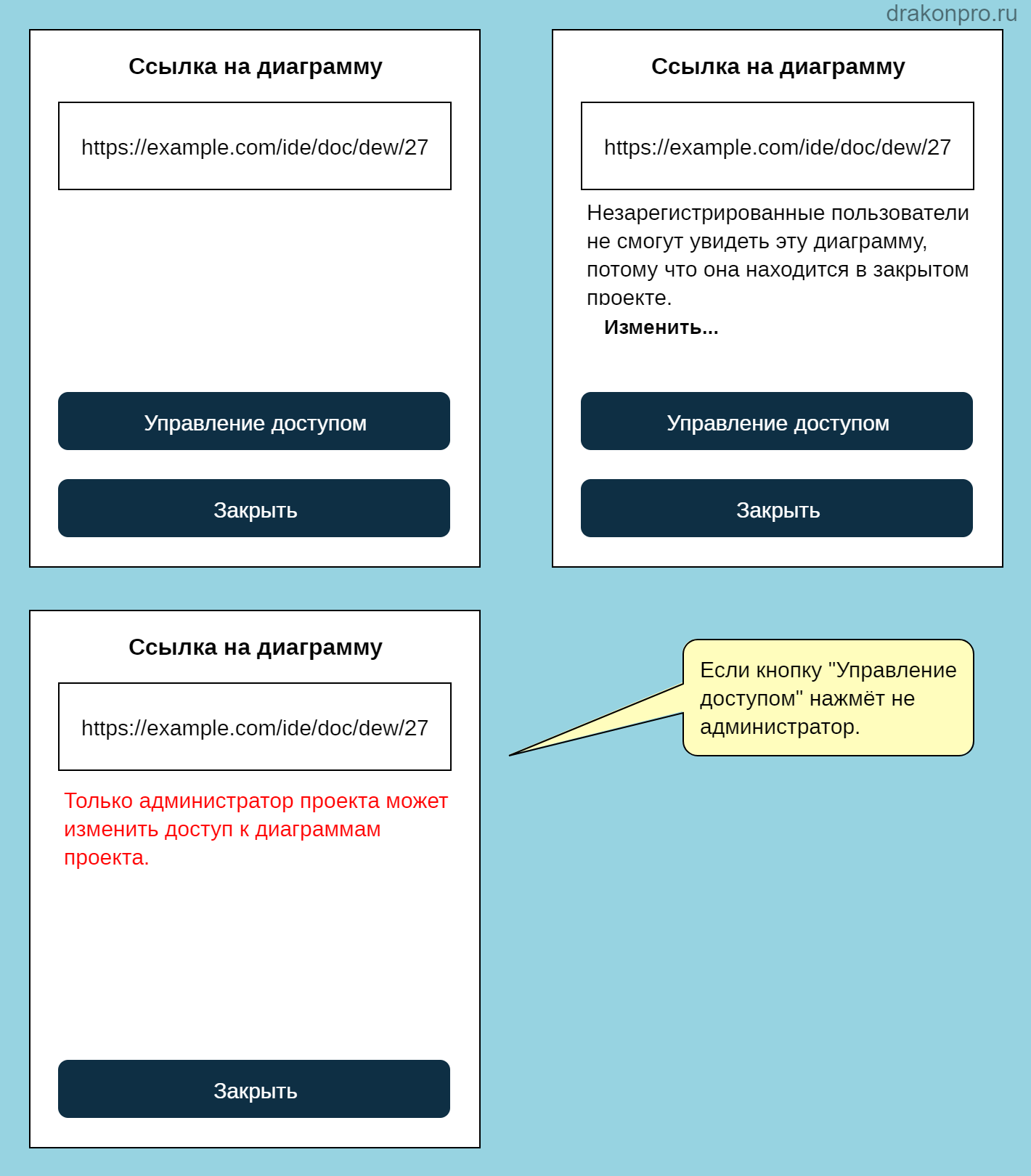

Поделиться ссылкой — эскиз интерфейса пользователя
![](/ru/assets/images/podelitsa.png)
Семантическое ядро — определение понятий при помощи языка ГНОМ
![](/ru/assets/images/semantic.png)

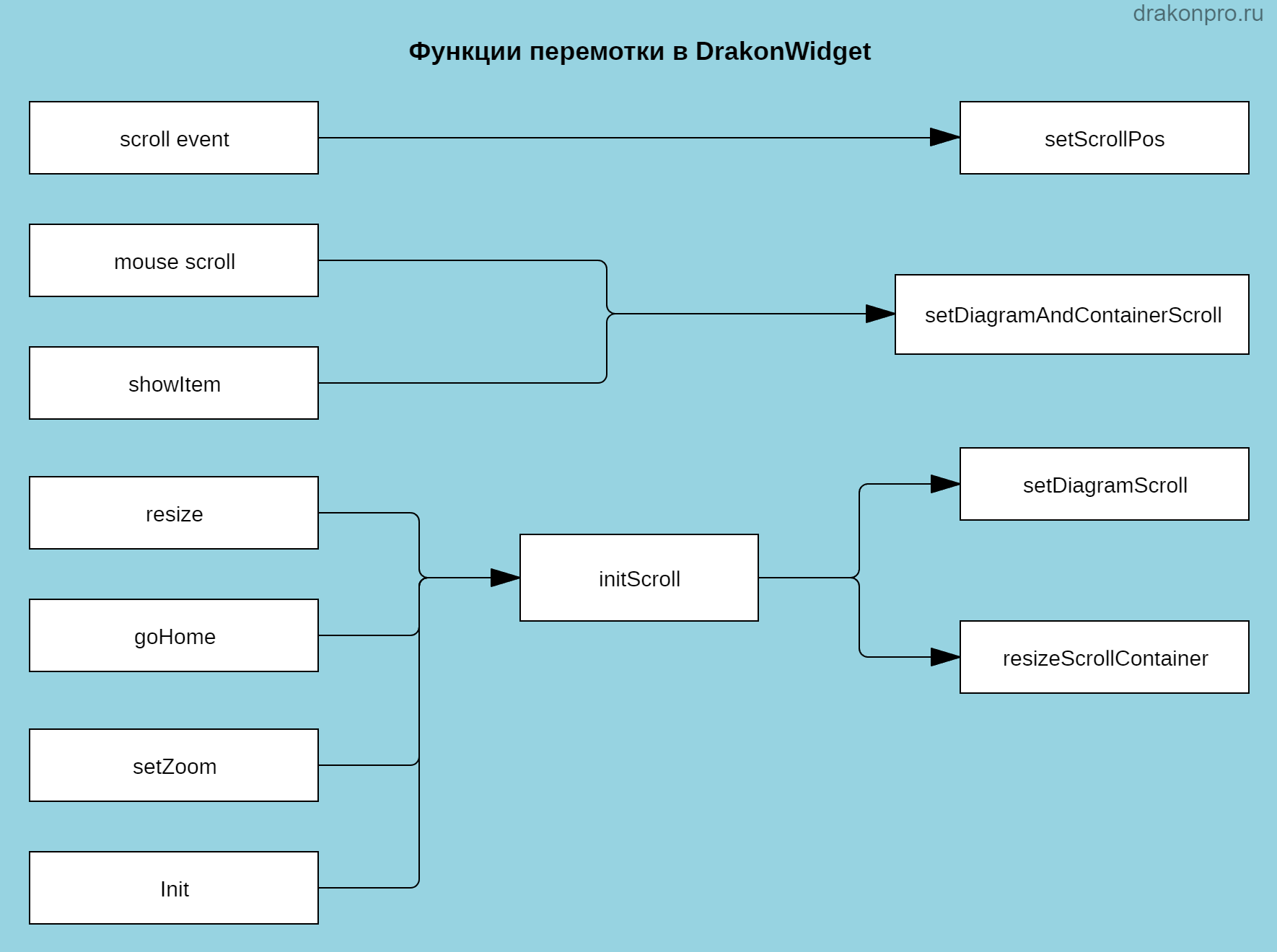

Функции перемотки в исходном коде DrakonWidget
![](/ru/assets/images/funkcii-peremotki.png)

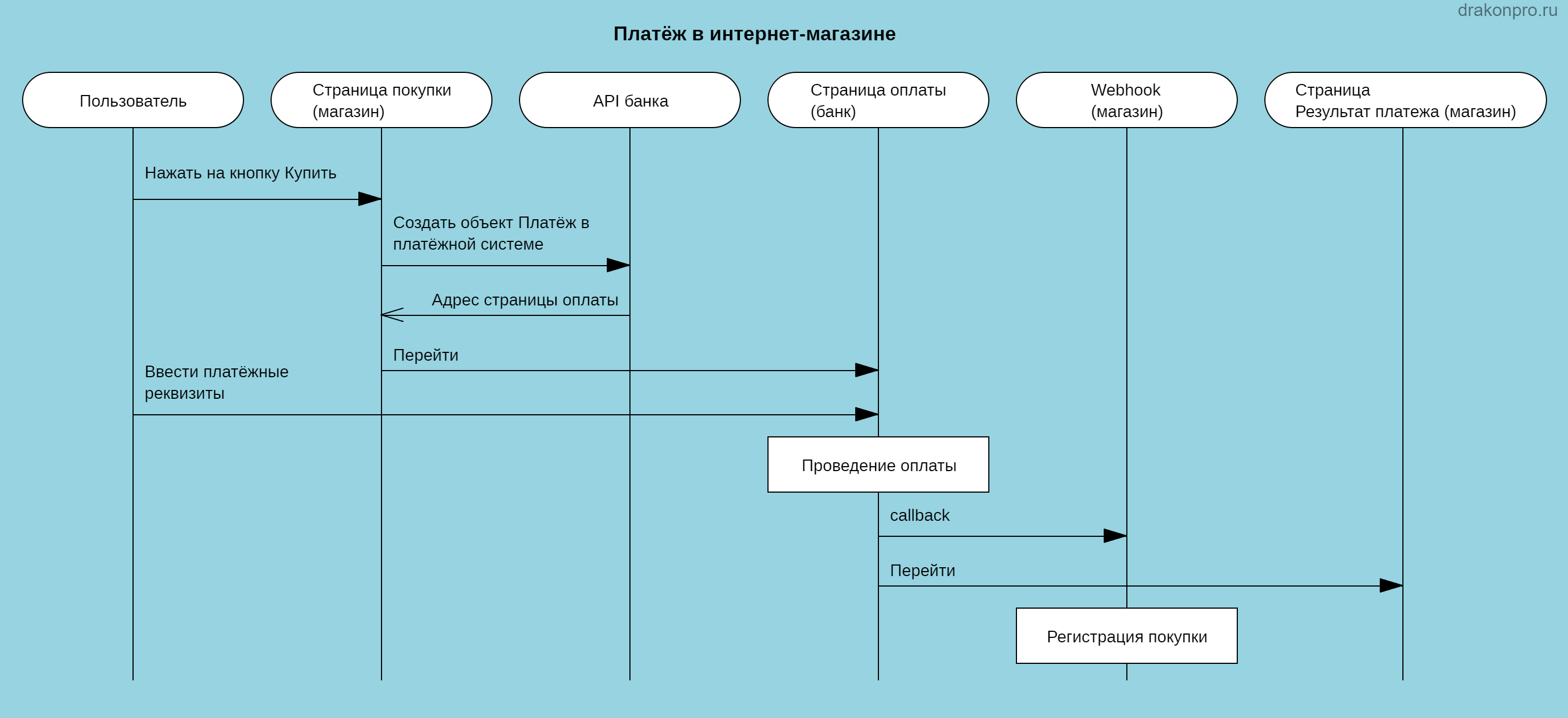

Платёж в интернет-магазине — сиквенс-диаграмма
![](/ru/assets/images/platiozh-ecommerce.png)

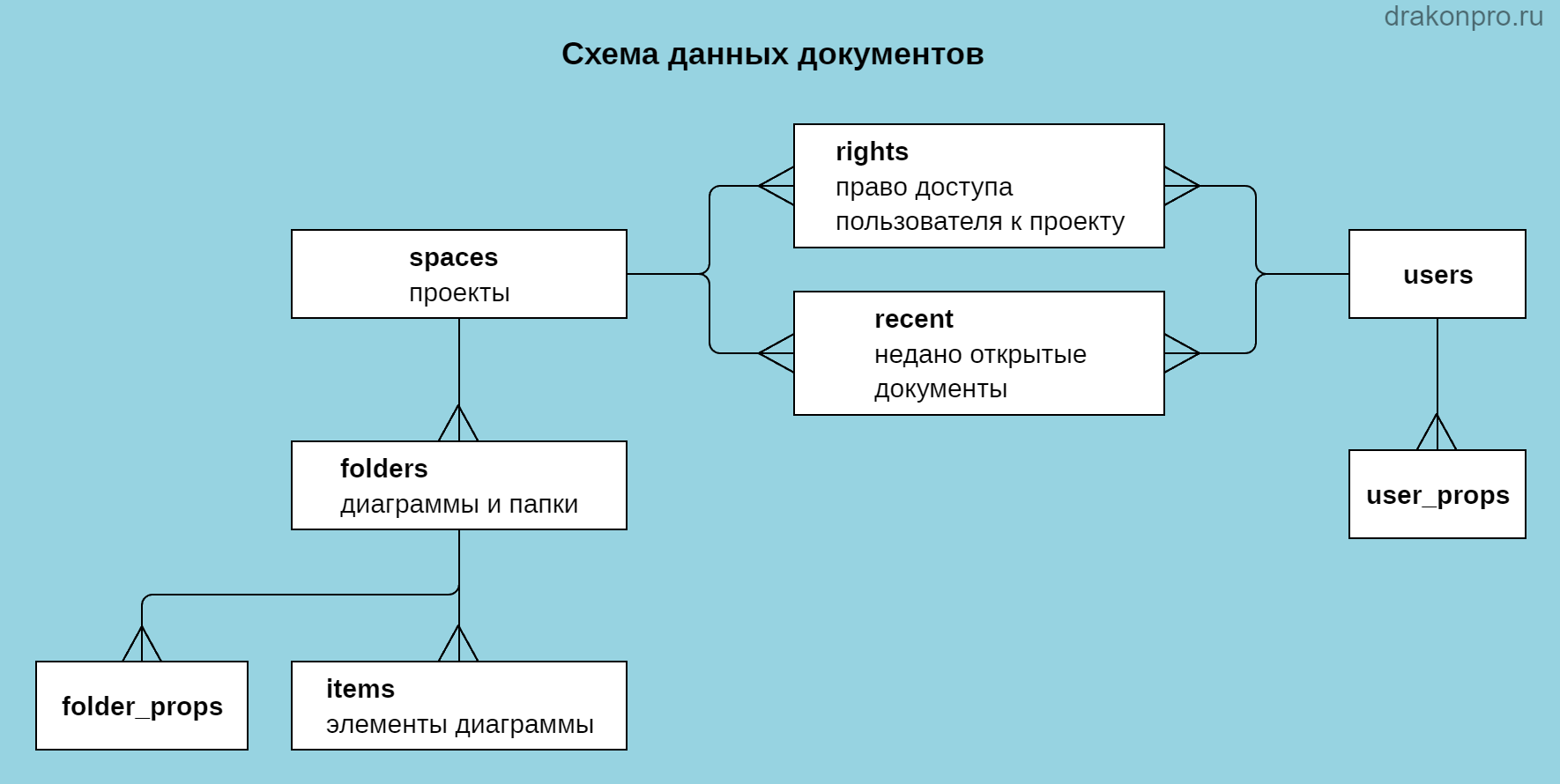

Схема данных документов — модель данных (ER-диаграмма)
![](/ru/assets/images/chema-dannyh.png)

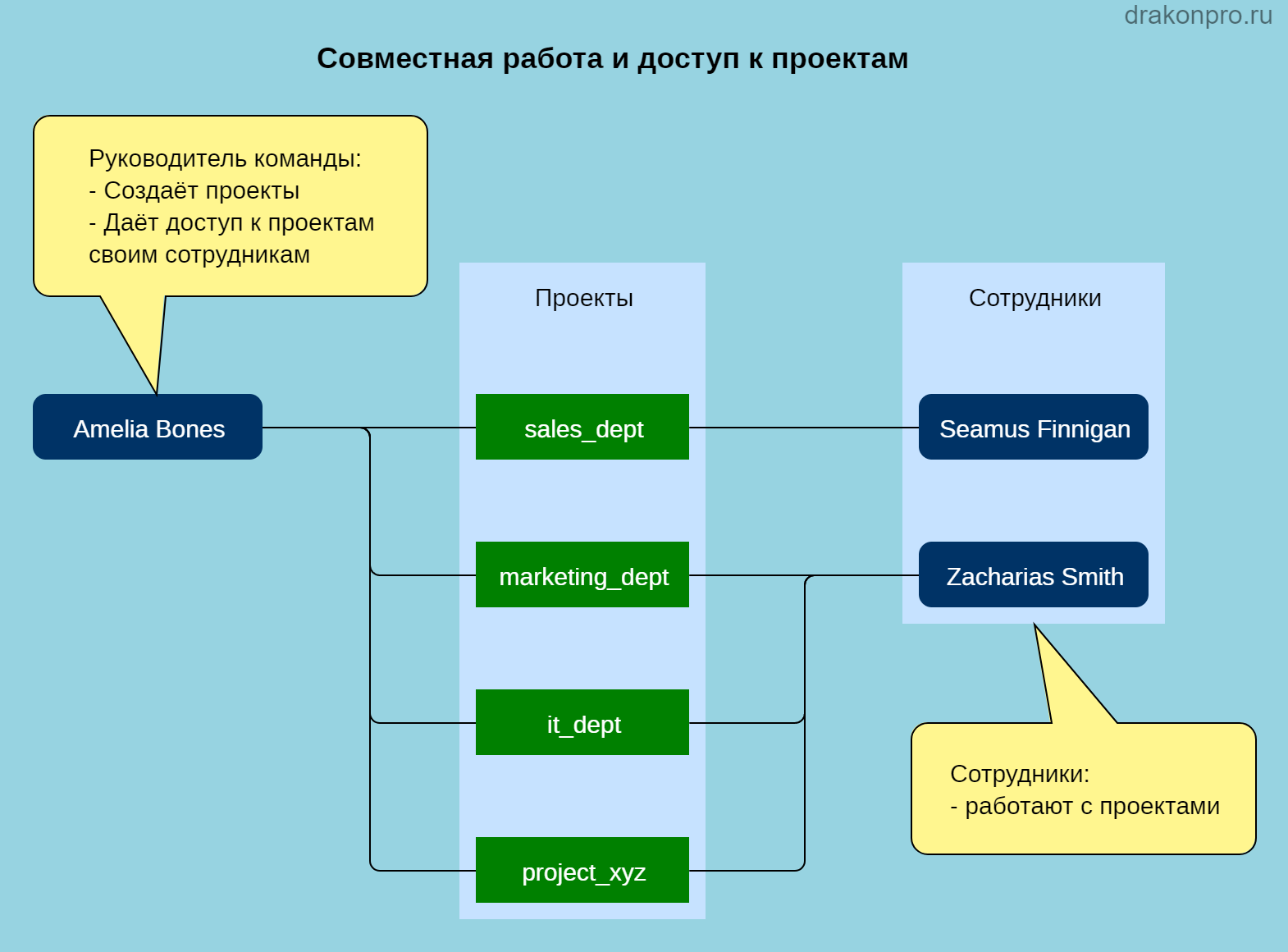

Совместная работа
![](/ru/assets/images/sovmestnaya-rabota.png)

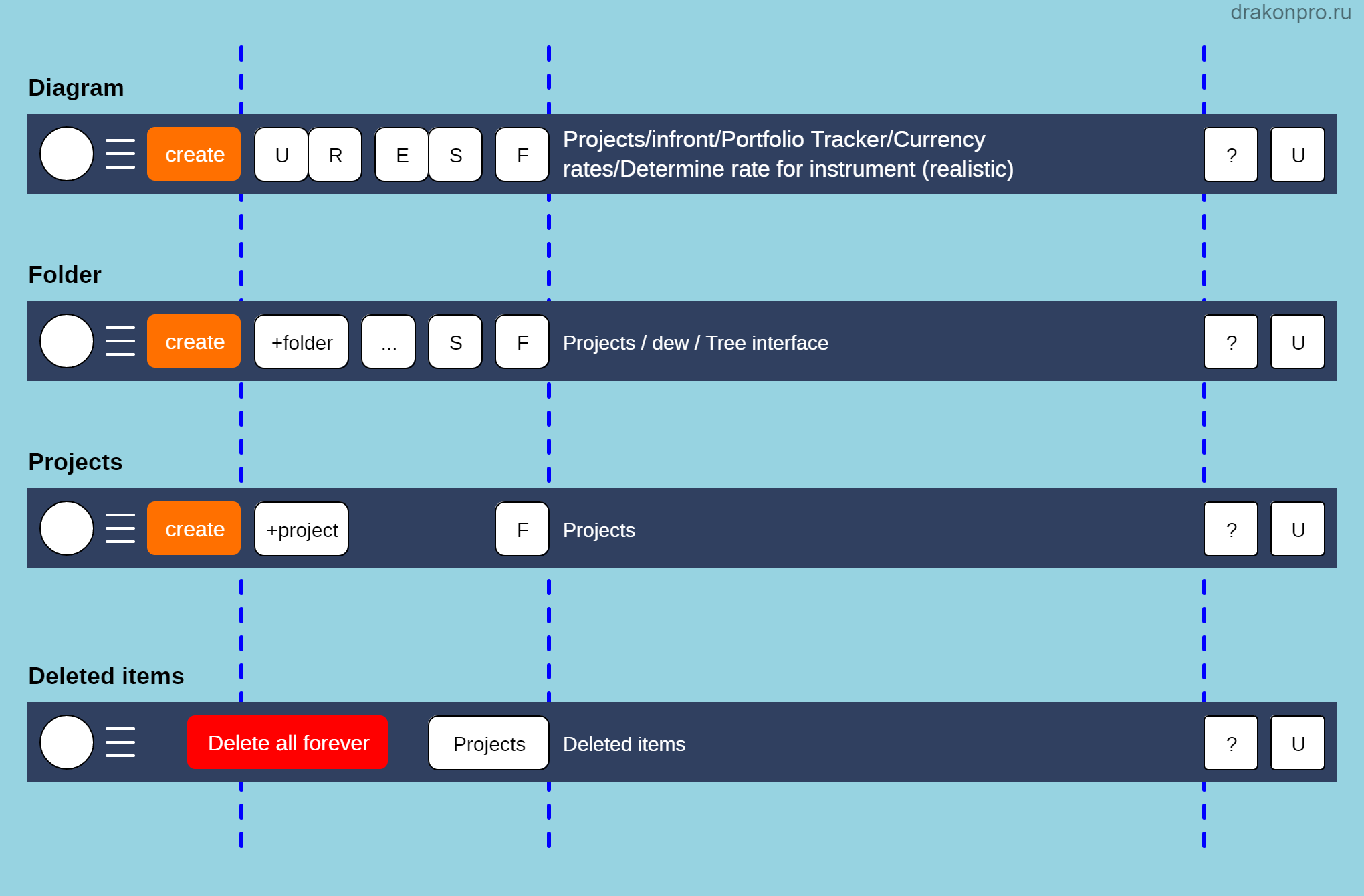

Верхняя панель — эскиз интерфейса пользователя
![](/ru/assets/images/top-panel.png)

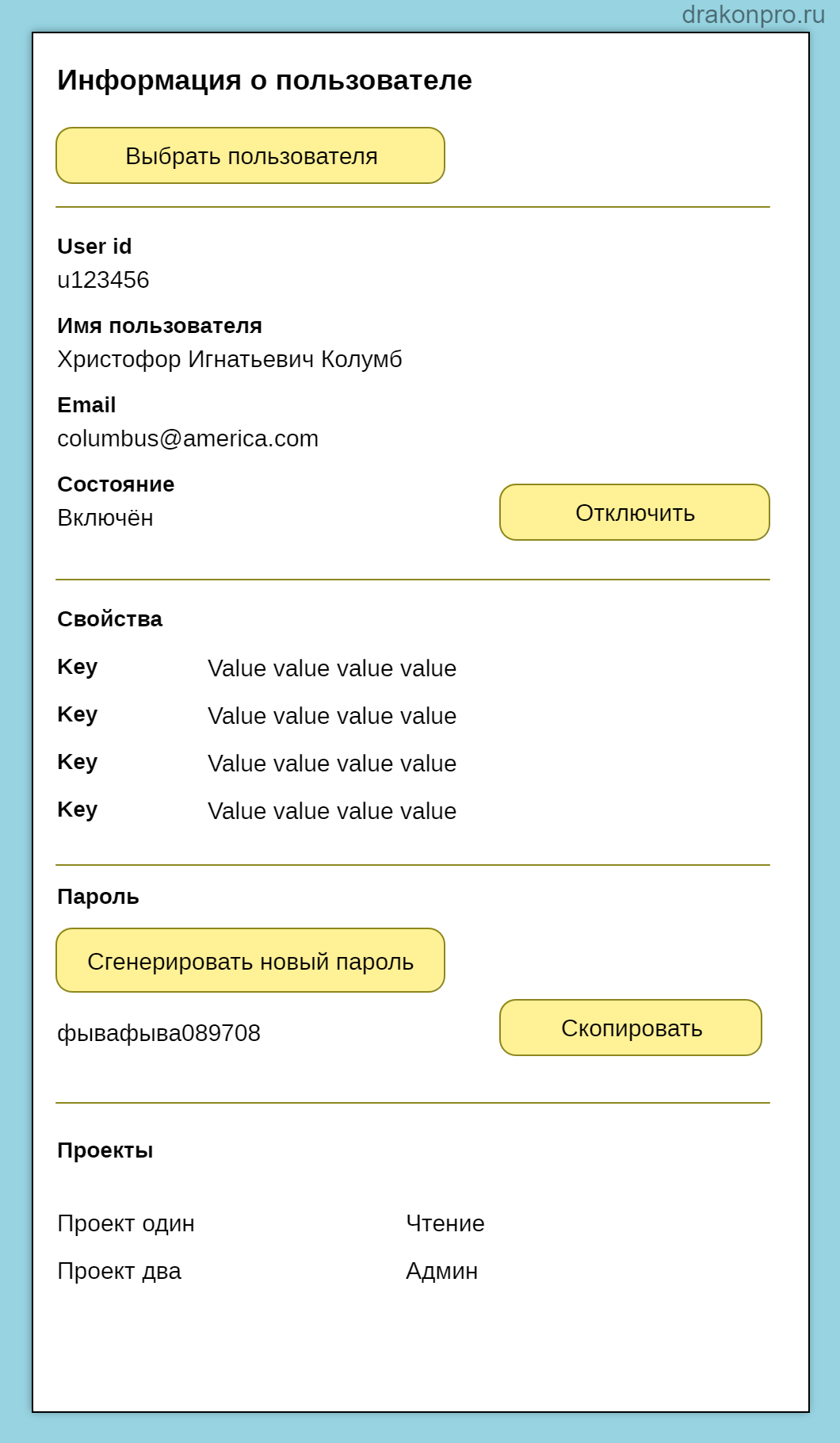

Информация о пользователе — эскиз интерфейса пользователя
![](/ru/assets/images/user-info.png)
